1.安裝前對準備工作的檢查

　　在安裝前，應檢查進場道路是否暢通，必要時應修建簡易運輸通道與各安裝點連接，施工場地布置應滿足安全文明施工的要求。同時還應檢查施工機具狀況，確保機具狀態良好。高壓設備到達現場前，配電室、電纜溝、基礎槽鋼應已完全竣工。

　　1)、 配電室

　　配電室：土建單位已經完成配電室的施工，室內裝飾裝修已全部完工，室內電纜溝已按設計要求全部完工，配電室符合移交條件。

　　2）、基礎：槽鋼安放位置要與配電室預留的設備風道相對應，設備離墻的最小距離必須滿足規范和設計的要求。

　　設備到達現場：

　　3) 、若配電室、基礎未建好，設備要有臨時存放的位置，且必須做好防雨措施。

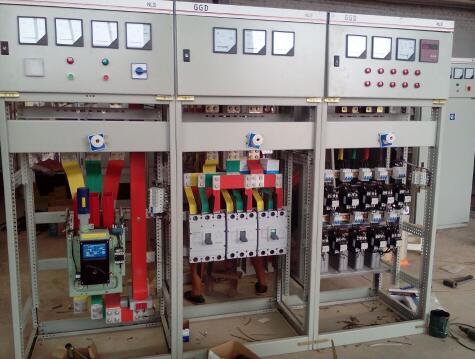

　　配圖

　　2.安裝

　　2.1各配電房門窗須嚴密，房?jī)?nèi)清潔。

　　2.2配電盤安裝穩固。盤內設備與各構件間連接牢固。

　　2.3盤、柜的接地應牢固良好。裝有電器的可開啟的盤、柜門，應以軟導線與接地的金屬構架可靠連接。

　　2.4端子箱安裝應牢固，封閉良好，安裝位置應便于檢查，成列安裝時，應排列整齊。

　　2.5配電盤內布線要橫平豎直，螺絲不能有松動，線頭接觸良好。

　　2.6盤內各元件固定可靠無松動，觸頭無氧化，無毛刺。

　　2.7二次回路的連接件均應采用銅質制品。接線的具體要求：

　　2.7.1電氣回路的連接(螺栓連接、插接、焊接等)應牢固可靠。

　　2.7.2電纜芯線和所配導線的端部均應標明其回路編號；編號應正確，字跡清晰且不易脫色。

　　2.7.3配線整齊、清晰、美觀；導線絕緣良好，無損傷。

　　2.7.4盤、柜內的導線不應有接頭。

　　2.7.5每個端子板的每側接線一般為一根，不得超過兩根。

　　2.8 400伏及以下的二次回路的帶電體之間或帶電體與接地間，其電氣間隙應符合規范和設計要求。

　　2.9使用于連接可動部位(門上電器、控制臺板等)的導線尚應符合下列要求：

　　2.9.1應采用多股軟導線，敷設時應有適當余度。

　　2.9.2線束應有加強絕緣層(如外套塑料管等)。

　　2.9.3與電器連接時，端部應絞緊，不得松散，斷股。

　　2.9.4在可動部位兩端，應用卡子固定。

　　2.10引進盤、柜內的控制電纜及其芯線應符合下列要求：

　　2.10.1引進盤、柜的電纜應排列整齊，避免交叉，并應固定牢固，不使所接的端子板受到機械應力。

　　2.10.2鎧裝電纜的鋼帶不應進入盤、柜內；鎧裝鋼帶切斷處的端部應扎緊；

　　2.10.3用于晶體管保護、控制等邏輯回路的控制電纜，當采用屏蔽電纜時，其屏蔽層應予接地；如不采用屏蔽電纜時，則其備用芯線應有一根接地；

　　2.10.4橡膠絕緣芯線應有外套絕緣管保護；

　　2.10.5盤、柜內的電纜芯線，應按垂直或水平有規律地配置，不得任意歪斜交叉連接；備用芯應留有適當余度。

　　2.11在絕緣導線可能遭到油類污蝕的地方，應采用耐油的絕緣導線，或采取防油措施。

　　2.12配電裝置的安全技術要求：

　　2.12.1 兩路及以上電源供電時，各路電源與聯絡開關之間應裝設聯鎖裝置(受供電部門調度者除外)。

　　2.12.2 10千伏室內成套設備的隔離開關和相應的斷路器之間應裝有聯鎖裝置。

　　2.12.3 配電裝置的相色排列應符合下列規定：

　　(1)同一配電裝置內各回路相色排列應一致。

　　(2)硬母線應涂色，其色別為：a 相黃色；b相綠色；c 相紅色；零線黑色。

　　(3)軟母線應標明相別。

　　(4)配電裝置間隔內的導線應留有懸掛臨時接地線的位置，此處不應涂相色漆。

　　2.13端子板的安裝應符合下列要求：

　　2.13.1端子板應無損壞，固定牢靠，絕緣良好。

　　2.13.2端子板應便于更換且接線方便。

　　2.13.3回路電壓超過400伏時，端子板應有足夠的絕緣并涂以紅色標志。
